什么是磁性编码器？

磁性编码器广泛应用于现代运动控制系统中，用于检测位置、速度、方向和位移。它们常见于电机、机器人、数控机床、自动化设备、医疗设备和许多其他需要可靠运动反馈的工业系统中。

与传统的光学编码器相比，磁编码器通常更适用于灰尘、油污、湿气、振动或有限的安装空间可能影响稳定运行的应用。对于许多工业用户来说，磁性编码器在耐用性、准确性、紧凑设计和成本效率之间提供了实际的平衡。

什么是磁性编码器？

A 磁编码器是一种位置反馈设备，利用磁场变化来测量运动。它可以检测旋转运动、线性运动、速度、方向和位置，然后将这些信息转换为控制器、电机驱动器、PLC 或运动控制系统的电信号。

简而言之，磁性编码器可以帮助机器了解运动部件的位置、运动速度以及运动方向。

例如，在伺服电机中，磁性编码器可以检测电机轴的位置。在数控机床中，它可以帮助监控轴运动或旋转定位。在机器人关节中，它可以提供位置反馈，帮助机器人准确、可重复地移动。

磁性编码器如何工作？

磁性编码器通常与磁铁、磁环或磁尺一起工作。当磁铁或磁性图案移动时，磁场会发生变化。磁传感器检测这些变化并将其转换为电信号。

基本工作流程是：

• 磁铁或磁环安装在旋转或运动部件上。
• 磁传感器放置在磁铁附近。
• 当轴、环或刻度移动时，磁场会发生变化。
• 传感器检测磁场变化。
• 信号处理电路将检测到的信号转换为位置、速度或方向反馈。
• 控制器使用此反馈来控制机器或电机。

由于传感过程是非接触式的，因此磁性元件和传感器之间不存在物理摩擦。-这有助于减少磨损并延长使用寿命，尤其是在工业环境中。

磁编码器的主要部件

磁编码器从外观上看可能很简单，但它通常包括几个重要的部分。

磁性元件

磁性元件可以是小型永磁体、磁环、磁盘或磁条。它提供传感器需要检测的磁场。

对于旋转应用，通常使用磁环或径向磁化的磁铁。对于线性应用，经常使用磁尺或磁条。

磁传感器

传感器检测磁场的变化。根据编码器设计，它可能使用霍尔效应传感、磁阻传感或其他磁传感技术。

传感器的质量影响编码器的精度、稳定性和信号质量。

信号处理电路

原始磁信号必须经过处理才能被控制系统使用。该电路将检测到的磁信号转换为可用的输出，例如脉冲、模拟信号、数字通信信号或绝对位置数据。

外壳及防护结构

在工业应用中，编码器外壳很重要。它可以保护内部组件免受灰尘、油污、振动、潮湿和机械冲击的影响。

输出接口

不同的系统需要不同的输出信号。常见的磁编码器输出包括增量脉冲信号、模拟信号、PWM、SSI、SPI、I2C、CANopen或其他工业通信格式。

磁性编码器的常见类型

根据运动类型和信号输出，磁性编码器可以按多种方式分类。

旋转磁性编码器

旋转磁性编码器测量角位置或轴旋转。它们广泛应用于电机、机器人关节、转台、阀门和自动化设备。

它们可以检测轴转动的距离、旋转的速度以及移动的方向。

线性磁性编码器

线性磁性编码器测量直线运动。-它们通常用于数控机床轴、线性执行器、切割设备、测量系统和自动化生产线。

沿运动路径安装磁尺或磁条，传感器在机器轴移动时读取位置。

增量式磁性编码器

增量式磁性编码器在运动发生时生成脉冲。控制器对这些脉冲进行计数以计算位置、速度和方向。

它们通常用于相对位置反馈就足够的电机控制和自动化系统。

然而，在断电后，增量编码器通常需要参考点或回原点过程来再次确定实际位置。

绝对式磁性编码器

绝对式磁性编码器为每个位置提供唯一的位置值。这意味着系统在通电后可以立即知道实际位置，而不需要返回参考点。-

绝对式磁性编码器适用于位置记忆、安全性和快速启动非常重要的应用。

旋转磁性编码器

立即发送询问

线性磁性编码器

立即发送询问

增量式磁性编码器

立即发送询问

绝对式磁性编码器

立即发送询问

磁性编码器与光学编码器

磁性编码器和光学编码器都用于位置反馈，但它们使用不同的传感原理。

光学编码器使用光和光盘或标尺来检测运动。它们可以提供非常高的分辨率和精度，但对灰尘、油、水分和污染物更敏感。

磁性编码器使用磁场来检测运动。它们通常在恶劣环境中更加坚固，并且可以在振动、灰尘、油雾或湿气可能影响光学系统的情况下正常工作。

一般来说：

磁编码器更适合恶劣的工业环境，结构紧凑，抗振动，使用寿命长。

光学编码器更适合清洁环境中的极高分辨率和超-高精度-应用。-

对于许多工业机器来说，磁性编码器提供了更实用、更耐用的解决方案。

磁性编码器的优点

磁性编码器广泛应用于工业运动控制，因为它们在灰尘、油污、振动或有限空间可能影响传统传感解决方案的环境中提供稳定的反馈、较长的使用寿命和可靠的性能。

防尘、防油、防潮能力强

磁性编码器的一大优势是它们能够在光学编码器可能难以应对的环境中工作。由于它们不依赖于清洁的光路，因此灰尘、油雾、湿气和污垢不太可能中断信号检测。

这使得它们适用于数控机床、工业自动化、重型设备以及户外或半户外应用。-

非-接触式测量

磁性编码器测量位置，磁性元件和传感器之间无需直接机械接触。这减少了摩擦、机械磨损和维护要求。

对于长时间运行的设备，非接触式测量有助于提高可靠性和使用寿命。-

良好的抗冲击和振动性能

工业机器经常面临振动、冲击和机械应力。磁性编码器通常比许多精密的光学系统更能容忍这些条件。

这在电机、机床、机器人、建筑机械和运输设备中特别有用。

紧凑型设计

磁性编码器系统可以设计成紧凑的尺寸。当安装空间有限时（例如小型电机、机器人关节、紧凑型执行器或定制设备内部），这非常有用。

适用于定制磁性解决方案

由于磁性元件可以设计成不同的形状、磁极图案、材料和尺寸，因此磁性编码器非常适合定制应用。

对于OEM项目，可以根据客户的要求设计磁铁或磁环传感器、安装空间、信号要求和工作环境。

磁性编码器的局限性

尽管磁性编码器可靠且实用，但它们并不是所有应用的最佳选择。

可能的磁干扰

由于磁性编码器依赖于磁场检测，如果系统设计或屏蔽不当，强外部磁场可能会影响性能。

在具有强电磁干扰或附近磁性组件的应用中，正确的布局和测试非常重要。

精度取决于磁铁质量和安装

磁编码器的性能与磁体或磁环的质量、磁极精度、气隙、同心度和对准度密切相关。

磁化不良、材料不稳定、气隙不正确或偏心安装都会降低精度和信号稳定性。

超-高精度可能需要其他技术

对于需要极高分辨率或亚-微米精度的应用，光学编码器或其他高端-测量系统可能仍然是首选。

因此，应根据实际应用需求选择合适的编码器，而不是简单地选择一种技术。

磁性编码器用在哪里？

磁性编码器用于许多需要运动反馈和位置控制的行业。

工业自动化

在自动化生产线中，磁性编码器有助于监控运动、速度和定位。它们用于输送机、执行器、包装机、装配系统和物料搬运设备。

机器人技术

机器人需要准确的关节位置反馈。磁性编码器可用于机械臂、协作机器人、服务机器人和移动机器人，以支持稳定且可重复的运动控制。

数控机床

在数控机床中，磁性编码器可用于轴位置反馈、主轴反馈、转台、换刀装置和其他运动控制系统。

它们具有抗油雾、防尘和抗振动的能力，因此在加工环境中非常有用。

伺服电机和 BLDC 电机

磁性编码器通常用于电机中以提供转子位置反馈。这有助于提高速度控制、扭矩控制和定位精度。

医疗设备

一些医疗设备需要紧凑、可靠且非接触式的位置传感。-磁性编码器可用于手术设备、诊断设备、康复系统和精密运动平台。

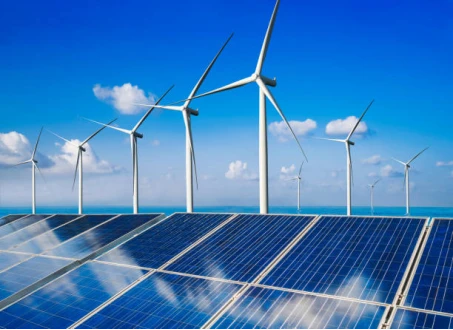

风电和可再生能源

磁性编码器可用于风力涡轮机桨距控制、太阳能跟踪系统和其他对户​​外耐用性和稳定位置反馈非常重要的可再生能源设备。

重型机械和户外设备

工程机械、农业设备、电梯、起重机和运输系统经常在恶劣的环境下工作。磁性编码器可以在振动、灰尘和温度变化的情况下提供可靠的反馈。

如何选择合适的磁编码器

选择合适的磁编码器需要的不仅仅是比较价格。编码器必须与机械结构、控制系统、工作环境、精度要求相匹配。

定义运动类型

首先，确认应用是否需要旋转测量或线性测量。旋转应用需要磁环、磁盘或轴磁体。线性应用需要磁尺或磁条。

确认增量或绝对反馈

如果系统只需要速度和相对位置反馈，增量式磁编码器可能就足够了。

如果系统需要在通电后立即了解实际位置，-绝对式磁编码器可能更合适。

检查准确性和分辨率要求

不同的应用需要不同的精度级别。一般电机反馈应用可能不需要与精密 CNC 轴或机器人关节相同的精度。

应根据实际的公差和控制要求来选择编码器。

考虑工作环境

灰尘、油、湿气、振动、温度和可能的磁场干扰都应考虑在内。

在恶劣的工业环境中，磁性编码器通常比光学编码器具有更高的耐用性。

评估安装空间

当可用空间有限时，通常会选择磁性编码器。然而，磁铁尺寸、传感器位置、气隙和机械公差仍必须仔细设计。

注意磁铁

磁铁不仅仅是一个配件。它直接影响编码器的信号质量和长期稳定性。-

重要因素包括磁性材料、磁化方向、磁极精度、表面处理、耐温性和尺寸公差。

结论

磁性编码器为现代工业系统中的位置、速度和运动测量提供了一种可靠、非接触式且耐用的方法。-它们利用磁场的变化而不是光信号，即使在多尘、油腻、潮湿、振动和空间有限的环境中也能可靠运行。{2}}对于 CNC 机床、伺服电机、机器人、自动化设备、医疗设备和可再生能源系统等应用，选择合适的磁性编码器及其磁性元件对于确保长期精度和系统可靠性至关重要。- GME 为客户提供高质量的编码器磁体、磁环和磁尺，帮助您的运动控制产品在现实工业环境中实现更高的稳定性、更长的使用寿命和更强的性能。-
